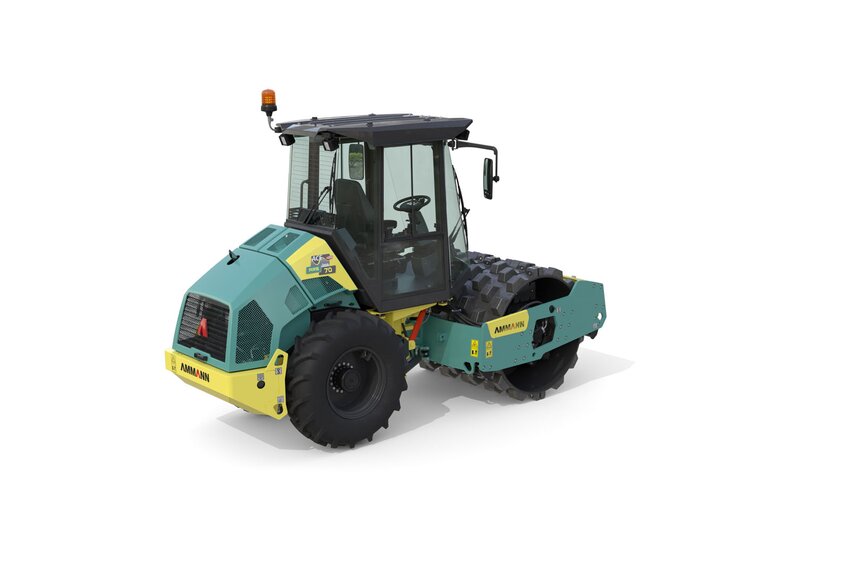

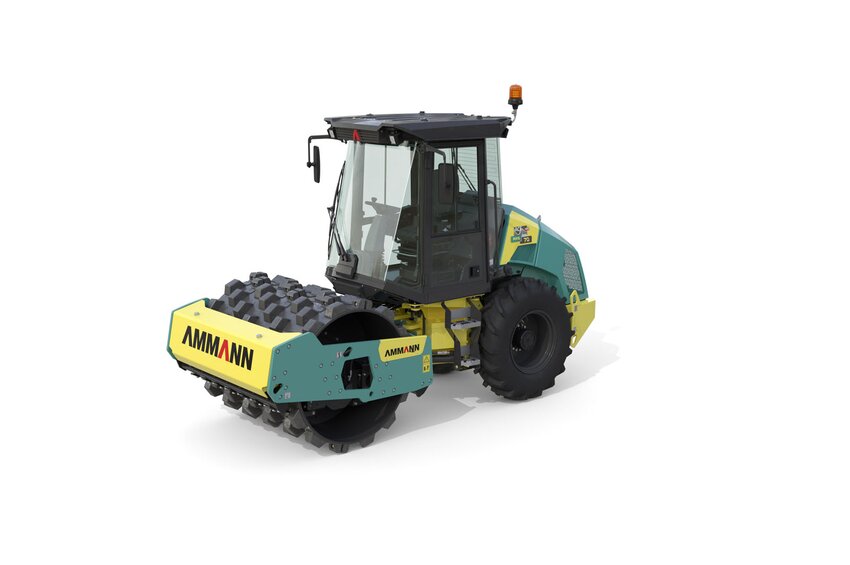

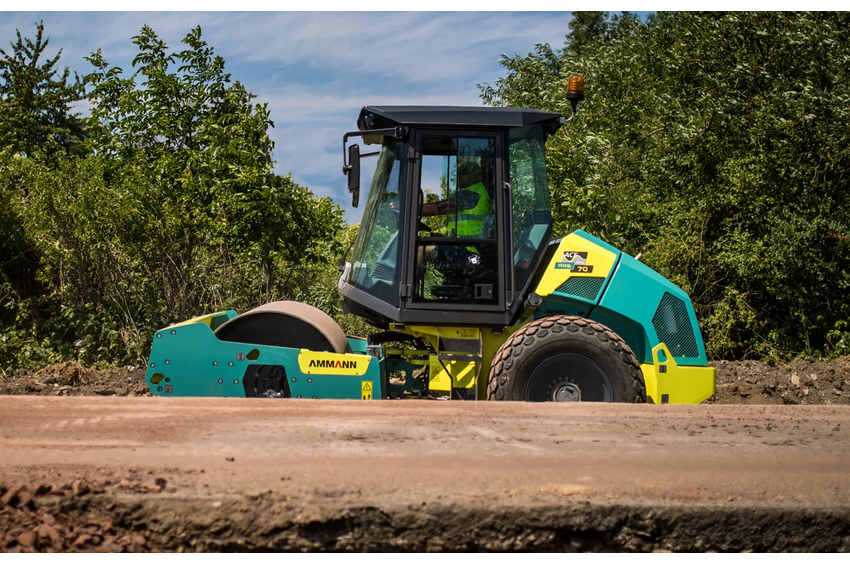

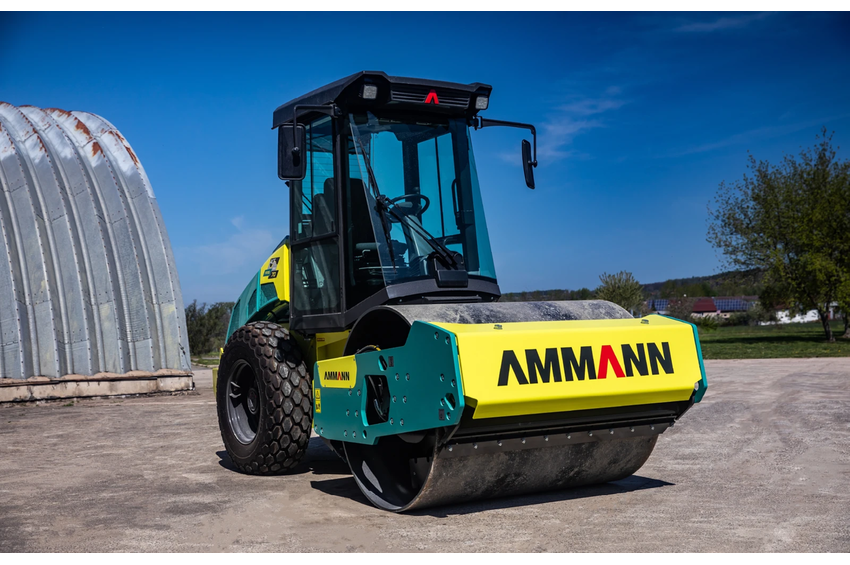

Walzenzug für die Verdichtung von Erdreich, Schotter und Asphalt.
Abmessungen
- Maschinenlänge: 4425 mm
- Maschinenlänge (mit Schild): 4985 mm
- Radstand: 2300 mm
- Maschinenhöhe: 2285 mm
- Bandagenbreite: 1680 mm
- Maschinenbreite: 1790 mm
- Maschinenbreite (mit Schild): 1790 mm
- Bordsteinfreiheit: 382 mm
- Bodenfreiheit: 382 mm
- Bandagendurchmesser: 1225 mm /*1377 mm
- Mantelstärke Bandage: 18 mm /*15 mm
*PD

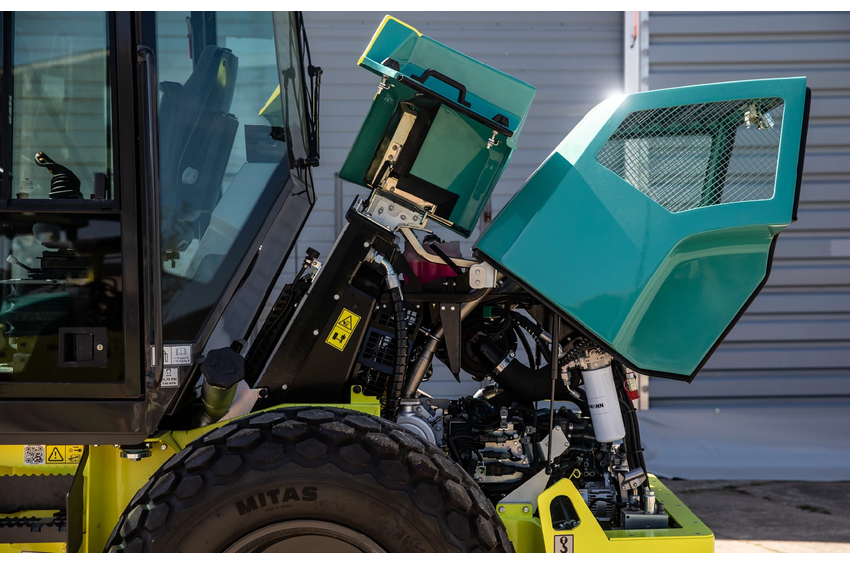

Motor:
- Hersteller: Kubota V3307-CR-TE5
- Leistung ISO 14396: 55,4 kW (75 PS)
- Abgasnachbehandlung: EGR+DOC+DPF / EU-Stufe V / U.S. EPA Tier 4 Final
Gewicht & Betriebseigenschaften
| PD | HX | HYPD | ||
|---|---|---|---|---|
| Betriebsgewicht CECE | 6490 kg | 6490 kg | 6910 kg | 6910 kg |
| Max. Betriebsgewicht | 8400 kg | 8400 kg | 8820 kg | 8820 kg |
| Statische Linienlast | 23,2 kg/cm | 23,2 kg/cm | – | – |
| Aufstandsfläche Stampffuß | – | – | 82,5 cm² | 82,5 cm² |
| Stampffußhöhe | – | – | 80 mm | 80 mm |
| Max. Transportgeschwindigkeit | 12 km/h | 12 km/h | 12 km/h | 12 km/h |
| Max. Arbeitsgeschwindigkeit | 6 km/h | 6 km/h | 6 km/h | 6 km/h |
| Steigfähigkeit ohne / mit Vibration | 52% / 48% | 68% / 52% | 54% / 51% | 64% / 51% |
| Wenderadius innen | 2580 mm | 2580 mm | 2580 mm | 2580 mm |
Verdichtungskräfte
| PD | ||
|---|---|---|
| Frequenz I | 25–34 Hz | 25–33 Hz |
| Frequenz II | 25–36 Hz | 25–35 Hz |
| Amplitude I | 1,6 mm | 1,6 mm |
| Amplitude II | 0,7 mm | 0,71 mm |
| Zentrifugalkraft I | 71–131 kN | 90–156 kN |
| Zentrifugalkraft II | 31–64 kN | 38–80 kN |
Sonstiges
- Betriebsbremse: Hydrostatisch
- Feststellbremse: Federspeicher-Lamellenbremse
- Notbremse: Federspeicher-Lamellenbremse
- Kraftstofftank: 130 l
- Knickwinkel: ±30°
- Pendelwinkel: ±9°
