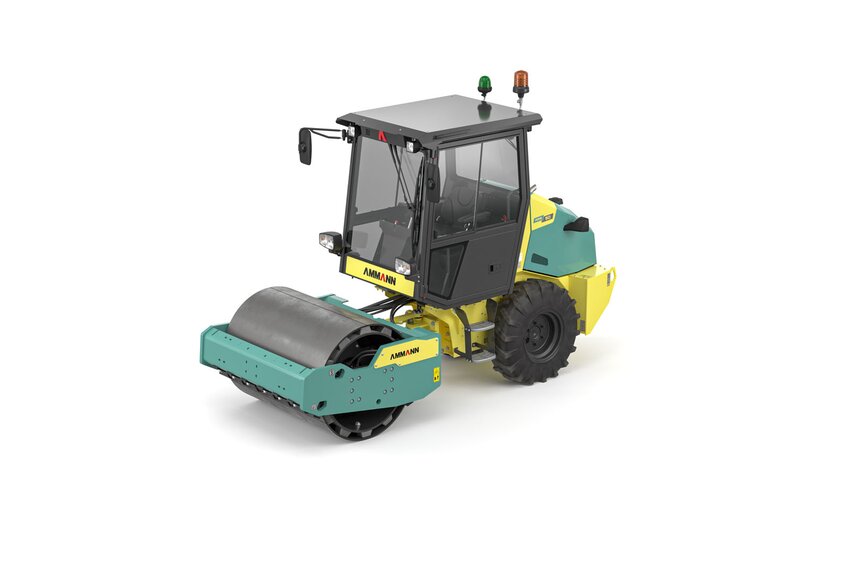

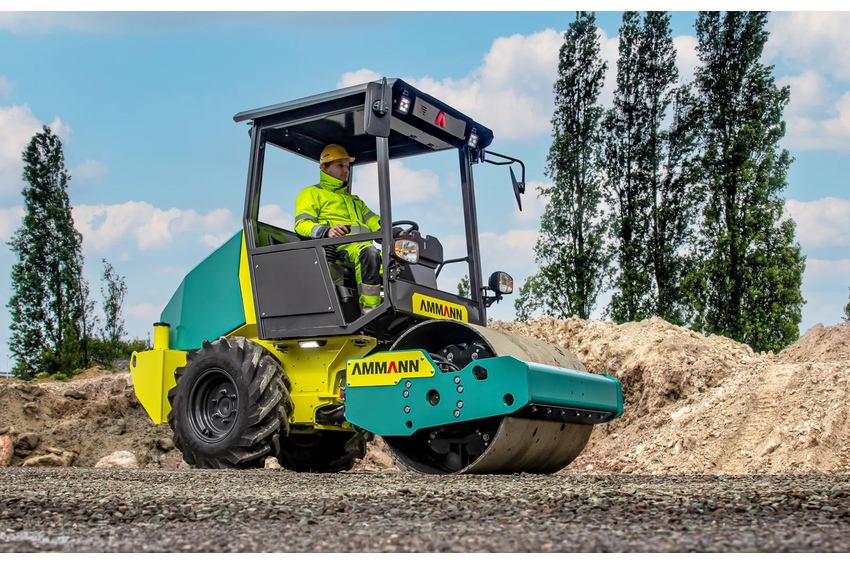

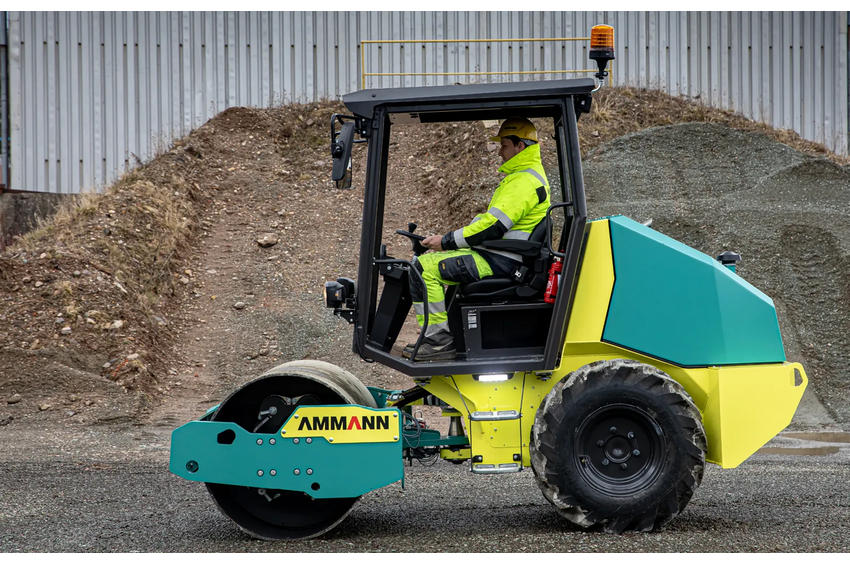

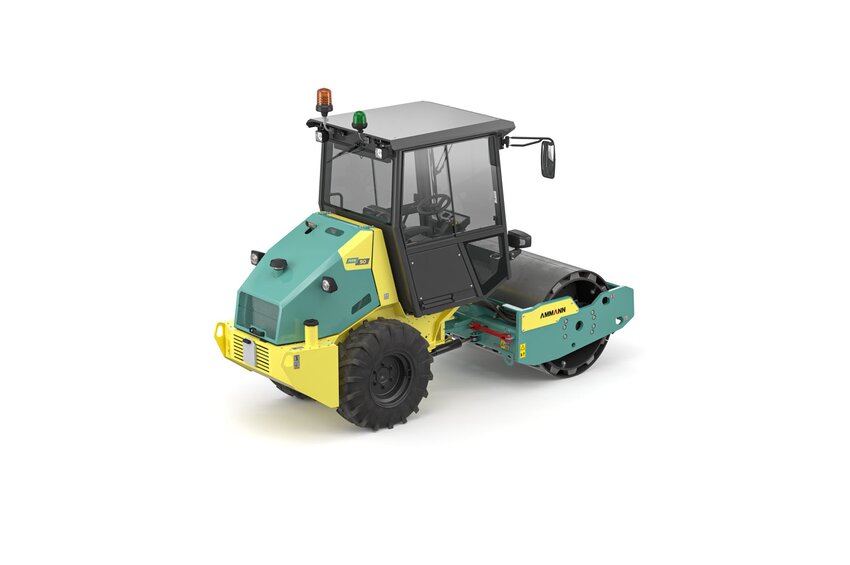

Walzenzug für die Verdichtung von Erdreich, Schotter und Asphalt.
Abmessungen
- Maschinenlänge: 3925 mm
- Maschinenlänge (mit Schild): 4330 mm
- Radstand: 2125 mm
- Maschinenhöhe: 2545 mm
- Bandagenbreite: 1400 mm
- Maschinenbreite: 1548 mm
- Maschinenbreite (mit Schild): 1726 mm
- Bordsteinfreiheit: 240 mm
- Bodenfreiheit: 345 mm
- Bandagendurchmesser: 1000 mm / *1030 mm
- Mantelstärke Bandage: 18 mm
*Glattmantel
Motor:
- Hersteller: Kubota V2403-CR-T
- Leistung ISO 14396: 43,2 kW (58 PS)
- Abgasnachbehandlung: EGR+DOC+DPF / EU-Stufe V / U.S. EPA Tier 4 Final
Gewicht & Betriebseigenschaften
| PD | HX | HYPD | ||
|---|---|---|---|---|
| Betriebsgewicht CECE | 4165 kg | 4205 kg | 4210 kg | 4250 kg |
| Max. Betriebsgewicht | 4455 kg | 5340 kg | 4500 kg | 5385 kg |
| Statische Linienlast | 16,5 kg/cm | – | 16,5 kg/cm | – |
| Anzahl Stampffüße | – | 63 Stk. | – | 63 Stk. |
| Aufstandsfläche Stampffuß | – | 75 cm² | – | 75 cm² |
| Stampffußhöhe | – | 60 mm | – | 60 mm |
| Max. Fahrgeschwindigkeit | 12 km/h | 12 km/h | 9,6 km/h | 9,6 km/h |
| Max. Arbeitsgeschwindigkeit | 9,6 km/h | 9,6 km/h | 7,6 km/h | 7,6 km/h |
| Steigfähigkeit ohne / mit Vibration | 40% / 30% | 40% / 30% | 40% / 30% | 40% / 30% |
| Wenderadius innen (Kante) | 3270 mm | 3270 mm | 3270 mm | 3270 mm |
Verdichtungskräfte
| PD | ||
|---|---|---|
| Frequenz I | 29 Hz | 29 Hz |
| Frequenz II | 37 Hz | 37 Hz |
| Amplitude | 1,6 mm | 1,5 mm |
| Zentrifugalkraft I | 53 kN | 53 kN |
| Zentrifugalkraft II | 85 kN | 85 kN |
Sonstiges
- Betriebsbremse: Hydrostatisch
- Feststellbremse: Federspeicher-Lamellenbremse
- Notbremse: Federspeicher-Lamellenbremse
- Kraftstofftank: 98 l
- Knickwinkel: ±30°
- Pendelwinkel: ±10°
