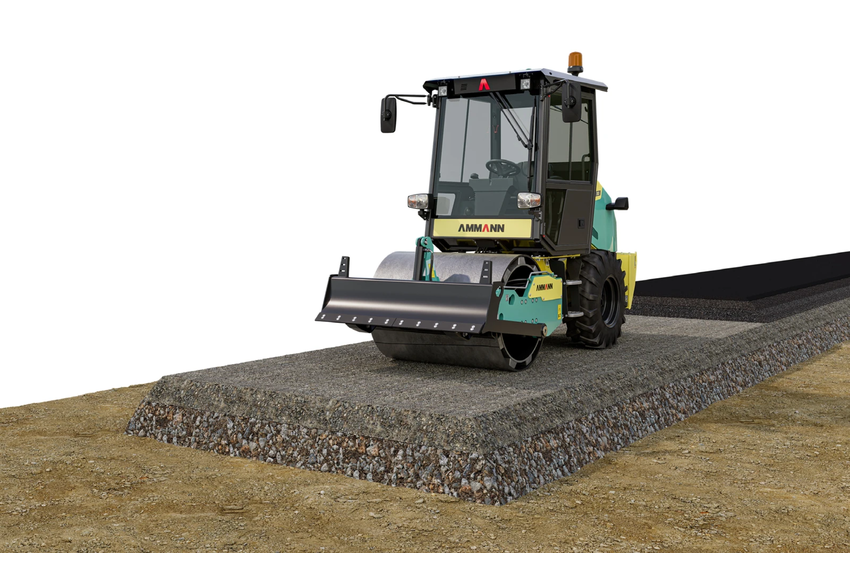

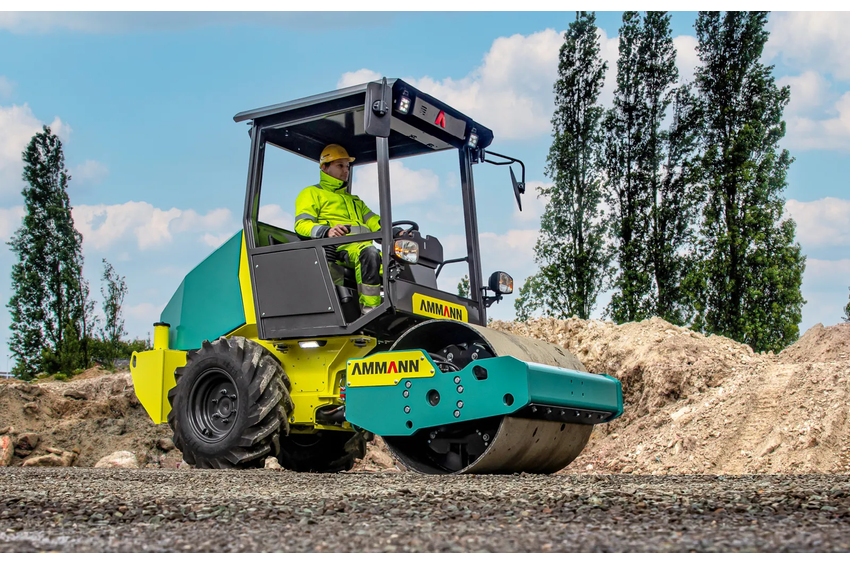

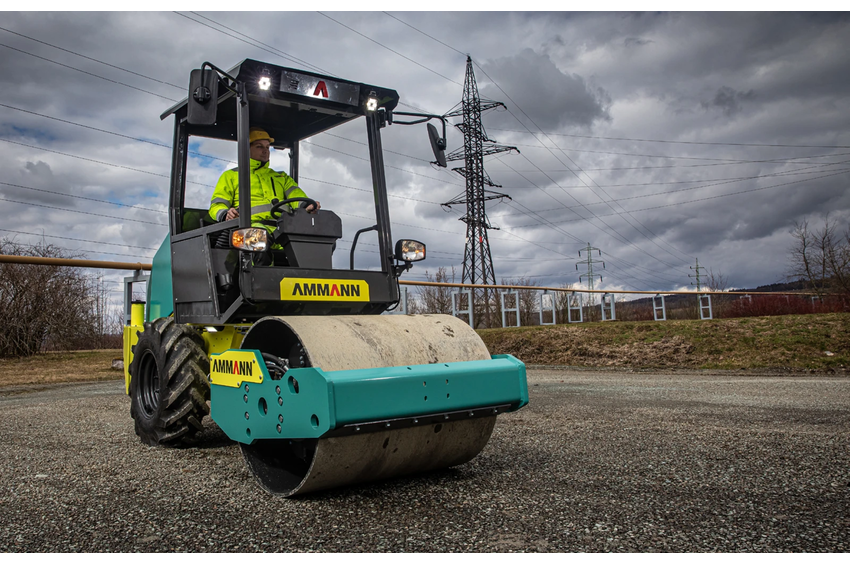

Walzenzug für die Verdichtung von Erdreich, Schotter und Asphalt.
Abmessungen
- Maschinenlänge: 3529 mm
- Maschinenlänge (mit Schild): 3941 mm
- Radstand: 1830 mm
- Maschinenhöhe: 2556 mm
- Bandagenbreite: 1200 mm
- Maschinenbreite: 1338 mm
- Maschinenbreite (mit Schild): 1516 mm
- Bordsteinfreiheit: 236 mm
- Bodenfreiheit: 322 mm
- Bandagendurchmesser: 930 mm / *960 mm
- Mantelstärke Bandage: 15 mm
*Glattmantel
Motor:
- Hersteller: Kubota V2403-CR-T
- Leistung ISO 14396: 43,2 kW (58 PS)
- Abgasnachbehandlung: EGR+DOC+DPF / EU-Stufe V / U.S. EPA Tier 4 Final
Gewicht & Betriebseigenschaften
| PD | ||
|---|---|---|
| Betriebsgewicht CECE | 3480 kg | 3490 kg |
| Max. Betriebsgewicht | 3770 kg | 4500 kg |
| Statische Linienlast | 13,96 kg/cm | – |

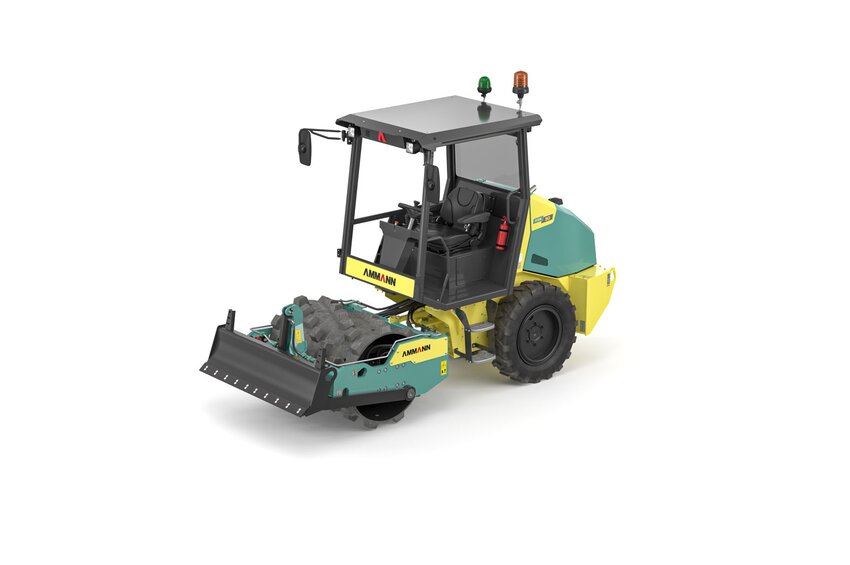

| Anzahl Stampffüße | – | 63 Stk. |
| Aufstandsfläche Stampffuß | – | 75 cm² |
| Stampffußhöhe | – | 60 mm |
| Max. Fahrgeschwindigkeit | 12,7 km/h | 10 km/h |
| Max. Arbeitsgeschwindigkeit | 6,5 km/h | 5,2 km/h |
| Steigfähigkeit ohne / mit Vibration | 53% / 50% | 65% / 55% |
| Wenderadius innen (Kante) | 3570 mm | 3570 mm |
Verdichtungskräfte
| PD | ||
|---|---|---|
| Frequenz I | 29 Hz | 29 Hz |
| Frequenz II | 38 Hz | 38 Hz |
| Amplitude I | 1,6 mm | 1,5 mm |
| Amplitude II | – | – |
| Zentrifugalkraft I | 37 kN | 37 kN |
| Zentrifugalkraft II | 68 kN | 68 kN |
Sonstiges
- Betriebsbremse: Hydrostatisch
- Feststellbremse: Federspeicher-Lamellenbremse
- Notbremse: Federspeicher-Lamellenbremse
- Kraftstofftank: 98 l
- Knickwinkel: ±30°
- Pendelwinkel: ±10°
