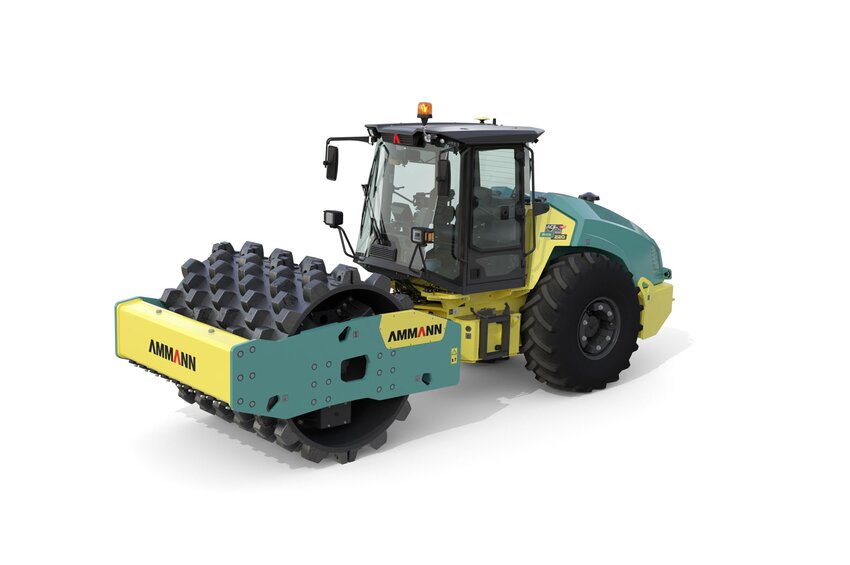

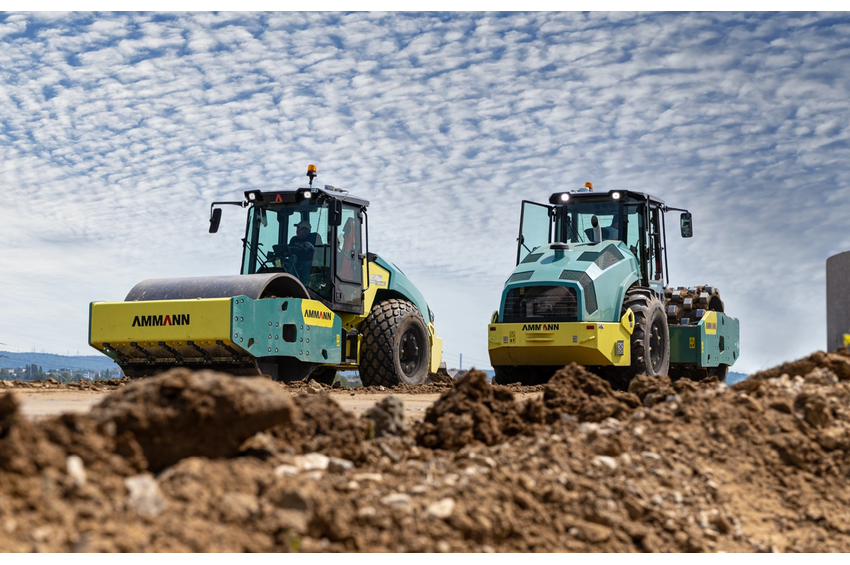

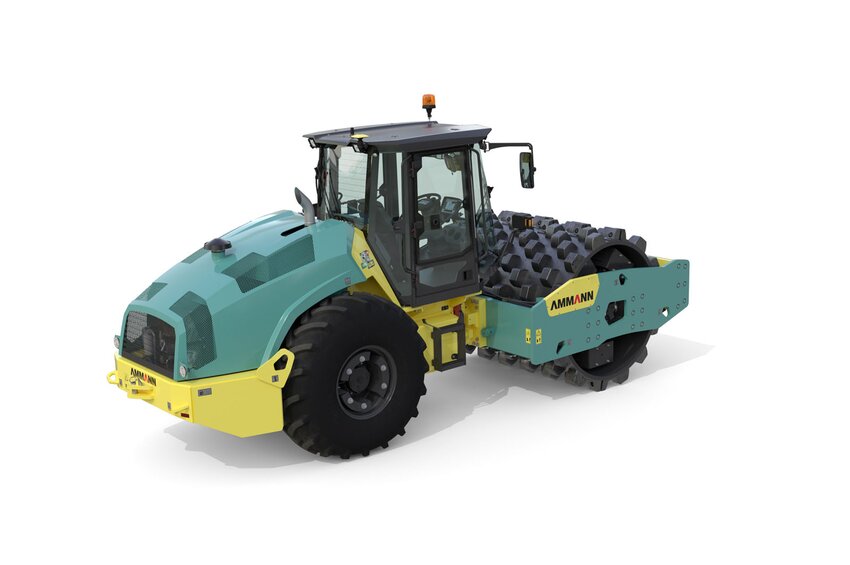

Walzenzug für die Verdichtung von Erdreich, Schotter und Asphalt.

Abmessungen

• Maschinenlänge: 6738 mm
• Radstand: 3510 mm
• Maschinenhöhe: 2985 mm
• Maschinenhöhe (ohne Kabine/ROPS): 2565 mm
• Bandagenbreite: 2130 mm
• Maschinenbreite: 2300 mm
• Maschinenbreite (mit Schild) D/PD: -/7573 mm
• Bodenfreiheit: 500 mm
• Bandagendurchmesser D/PD: 1600/1795 mm
• Mantelstärke Bandage D/PD: 45/30 mm
• Maschinenbreite (mit Schild) D/PD: 2445 mm
• Typ: ARS 220 PD

Gewichte:

• Betriebsgewicht max.: 26000 kg
• Betriebsgewicht CECE: 21 930 kg
• Statische Linienlast: 66,9 kg/cm
• Achslast vorne: –
• Achslast hinten: –

Bandage und Räder

• Arbeitsbreite: 2130 mm
• Bandagendurchmesser: 1600 mm
• Mantelstärke: 45 mm
• Typ: ARS 220 PD

Gewichte

• Betriebsgewicht max.: 26 000 kg
• Betriebsgewicht CECE: 22 060 kg
• Statische Linienlast: 58,6 kg/cm
• Achslast vorne: –
• Achslast hinten: –

Bandage und Räder:

• Arbeitsbreite: 2130 mm
• Bandagendurchmesser: 1795 mm
• Mantelstärke: 30 mm
• Anzahl Stampffüße: 140
• Aufstandsfläche je Stampffuß: 143 cm²
• Stampffußhöhe: 120 mm

Motor:

• Motorhersteller: DEUTZ
• Typ: TCD 6,1 L6
• Nennleistung ISO 3046-1: 160 kW /2200 U/min

Antrieb

• Anzahl Fahrstufen: –
• Max. Transportgeschwindigkeit: 12 km/h
• Max. Arbeitsgeschwindigkeit: 7 km/h
• Steigfähigkeit: 55(50)%

Lenkung

• Wenderadius innen: 4370 mm
• Lenk- und Pendelwinkel: –

Vibration

• Amplituden: 2,0/1,0 mm
• Frequenzen: 27/34 Hz
• Zentrifugalkraft: 375/300 kN

Füllmengen

• Kraftstoff: 350 l
