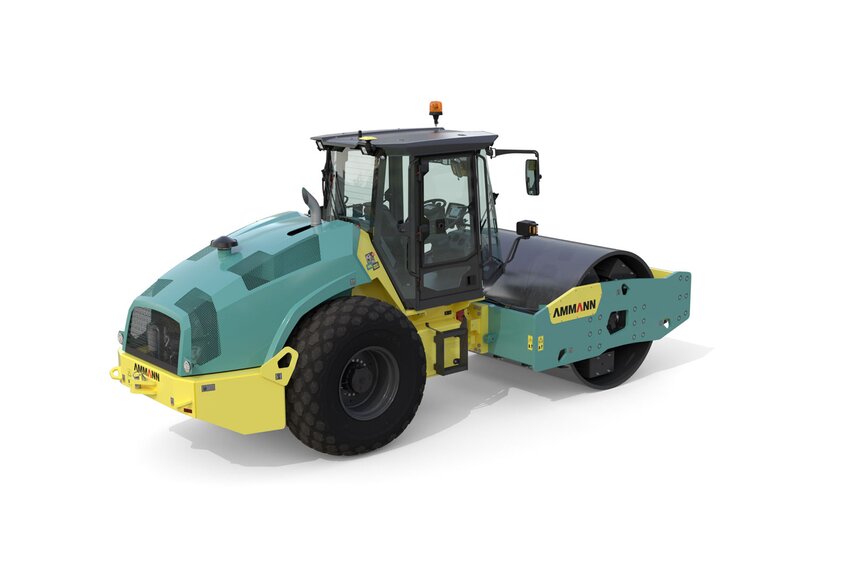

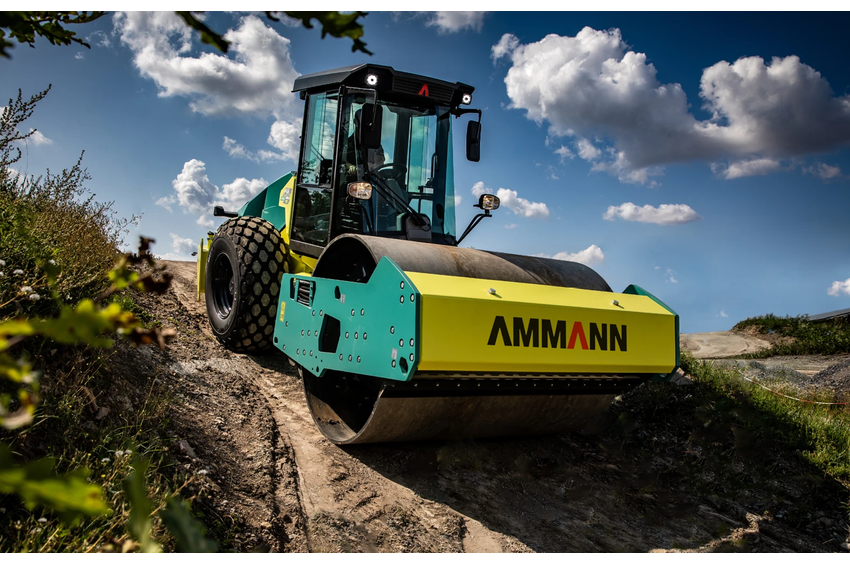

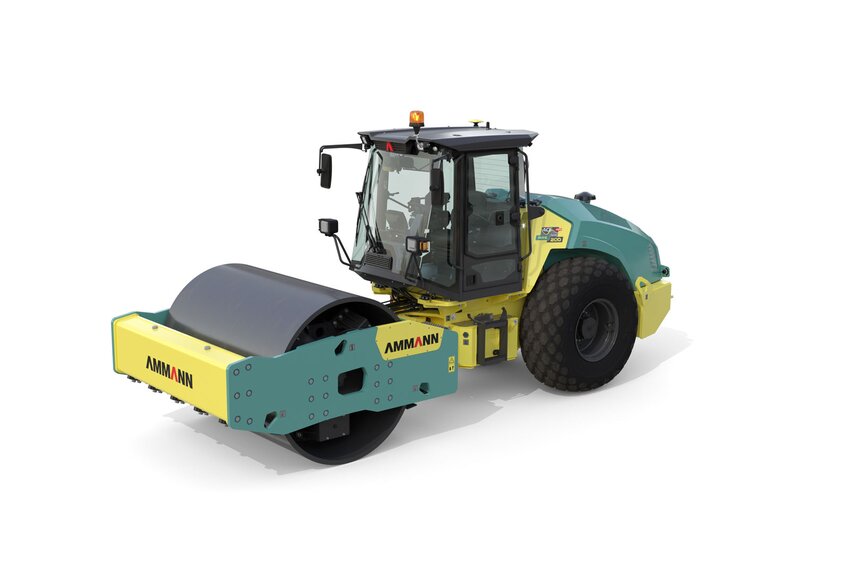

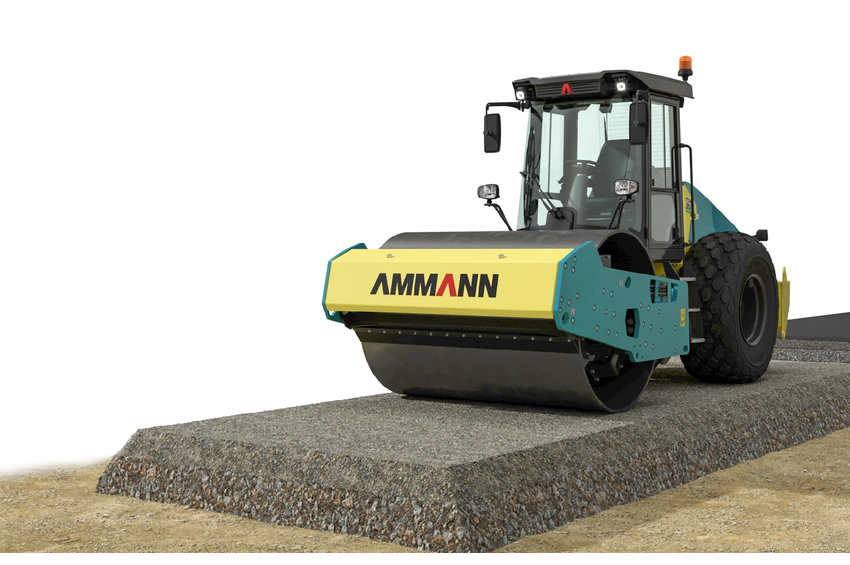

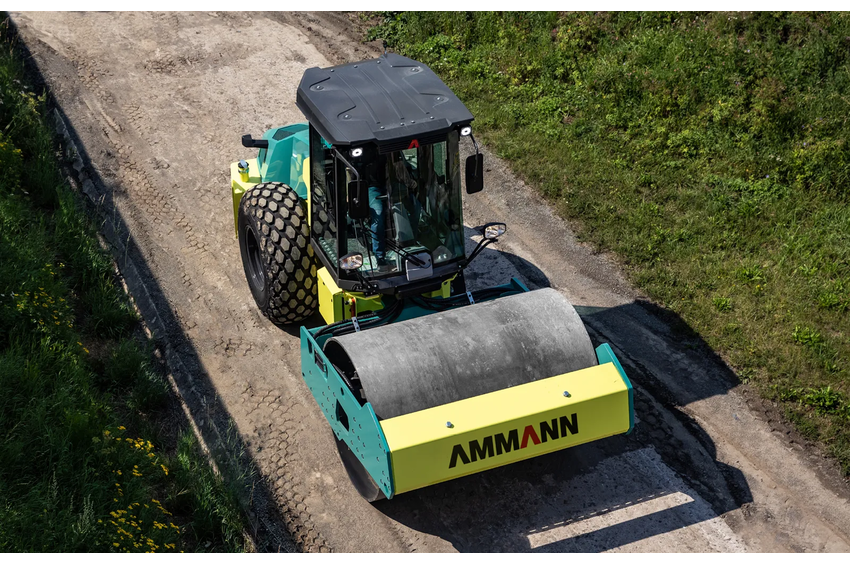

Walzenzug für die Verdichtung von Erdreich, Schotter und Asphalt.
Abmessungen
- Maschinenlänge: 5950 mm
- Radstand: 3040 mm
- Maschinenhöhe: 2970 mm
- Maschinenhöhe (Fahrersitz): 2200 mm
- Bandagenbreite: 2130 mm
- Maschinenbreite: 2260 mm
- Bordsteinfreiheit: 400 mm
- Bodenfreiheit: 430 mm
- Bandagendurchmesser: 1500 mm / *1685 mm
- Mantelstärke Bandage: 35 mm /*25 mm
*PD
Motor:
- Hersteller: Deutz TCD4,1 L4
- Leistung ISO 14396: 115 kW (154 PS)
- Abgasnachbehandlung: EGR+DOC+DPF+SCR / EU-Stufe V / U.S. EPA Tier 4 Final
Gewicht & Betriebseigenschaften
| HX | PD | HYPD | ||
|---|---|---|---|---|
| Betriebsgewicht CECE | 16 340 kg | 16 360 kg | 16 555 kg | 16 575 kg |
| Max. Gewicht | 18 910 kg | 18 930 kg | 17 610 kg | 17 630 kg |
| Stat. Linienlast vordere Bandage | 50,4 kg/cm | 50,4 kg/cm | – | – |
| Aufstandsfläche Stampffuß | – | – | 120 cm² | 120 cm² |
| Stampffußhöhe | – | – | 100 mm | 100 mm |
| Max. Transportgeschwindigkeit | 12,7 km/h | 10 km/h | 12,7 km/h | 10 km/h |
| Max. Arbeitsgeschwindigkeit | 6,5 km/h | 5,2 km/h | 6,5 km/h | 5,2 km/h |
| Steigfähigkeit ohne / mit Vibration | 53% / 50% | 65% / 55% | 44% / 40% | 58% / 55% |
| Wenderadius innen (Kante) | 3570 mm | 3570 mm | 3570 mm | 3570 mm |
Verdichtungskräfte
| PD | ||
|---|---|---|
| Frequenz I | 25–28 Hz | 25–28 Hz |
| Frequenz II | 25–35 Hz | 25–35 Hz |
| Amplitude I | 2,22 mm | 2,12 mm |
| Amplitude II | 0,95 mm | 0,91 mm |
| Zentrifugalkraft I | 265–333 kN | 265–333 kN |
| Zentrifugalkraft II | 113–222 kN | 113–222 kN |
Sonstiges
- Betriebsbremse: Hydrostatisch
- Feststellbremse: Federspeicher-Lamellenbremse
- Notbremse: Federspeicher-Lamellenbremse
- Kraftstofftank: 345 l
- Knickwinkel: ±36°
- Pendelwinkel: ±10°
