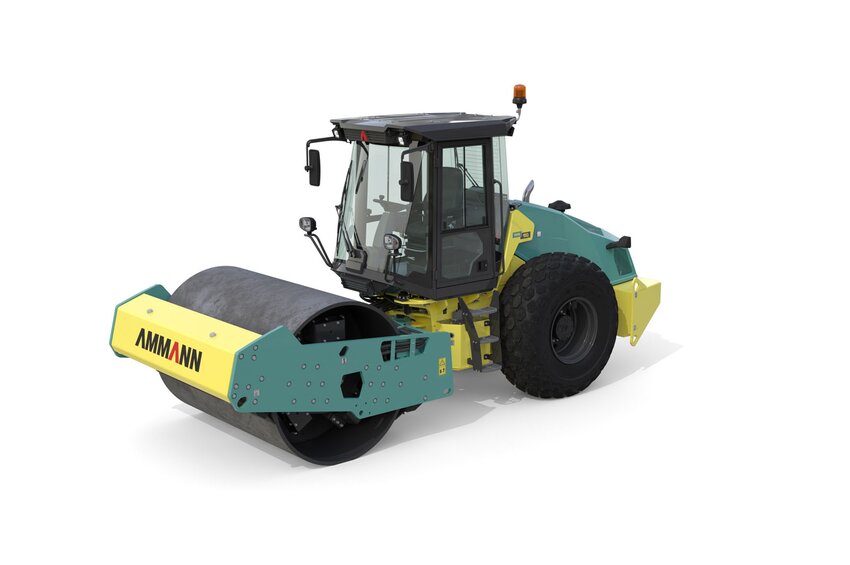

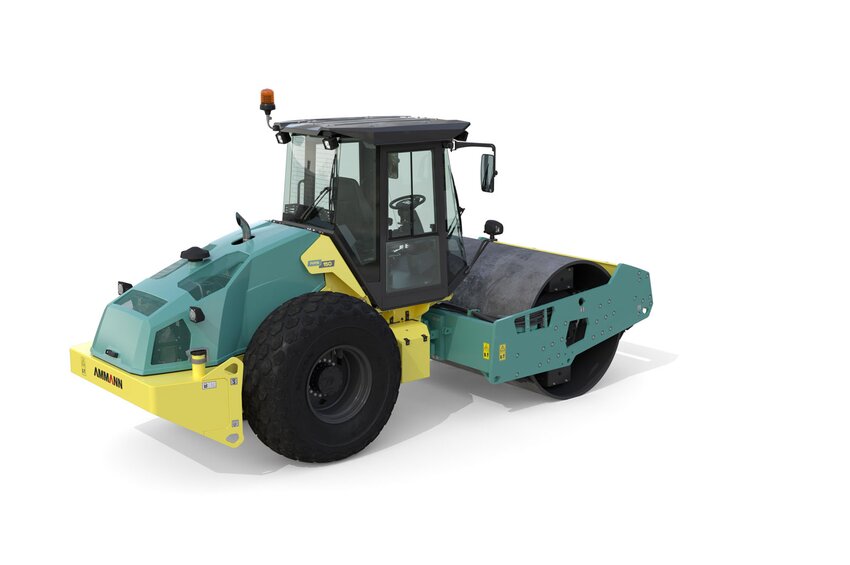

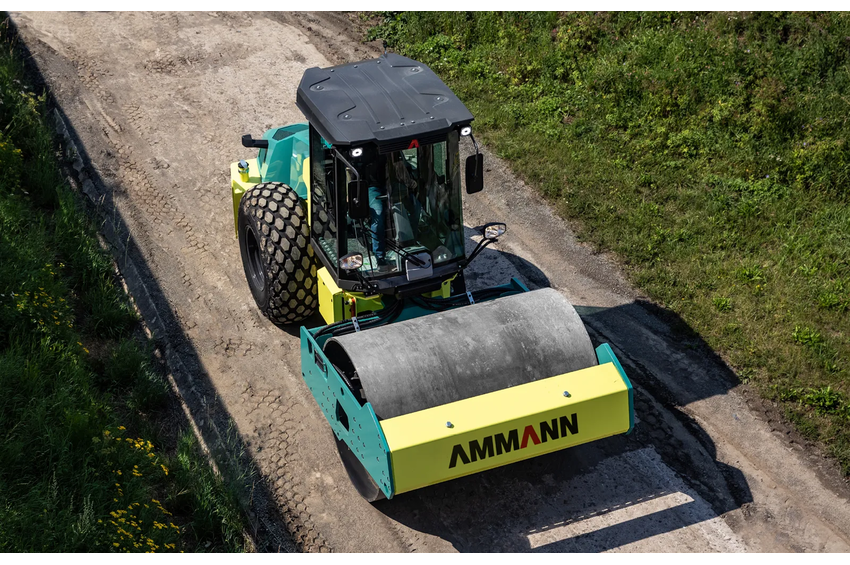

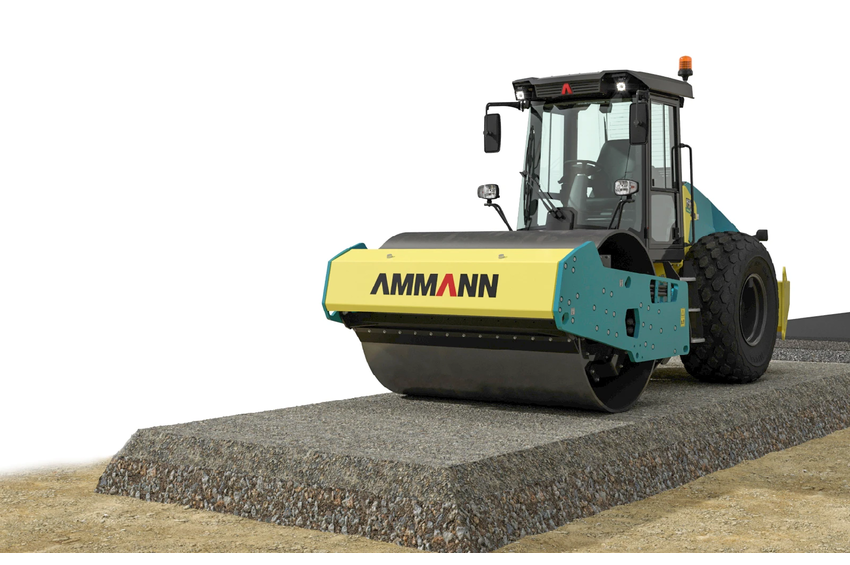

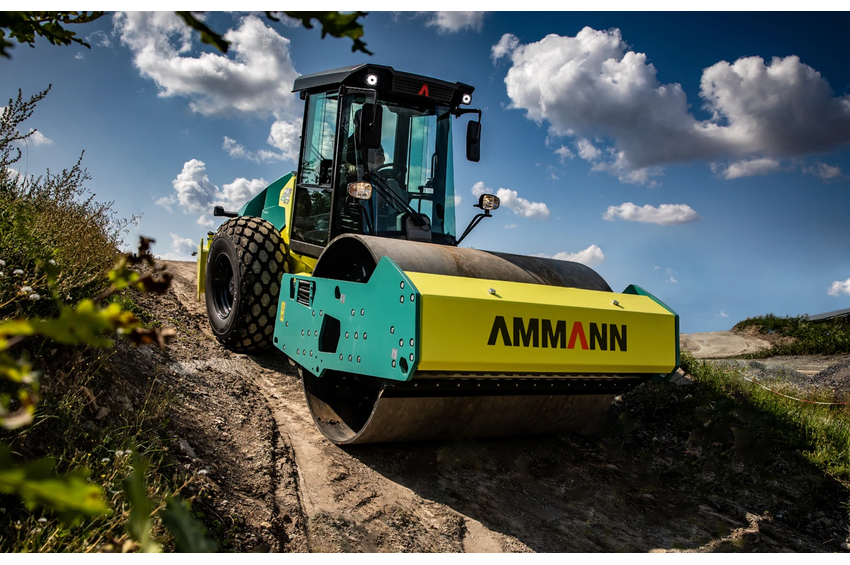

Walzenzug für die Verdichtung von Erdreich, Schotter und Asphalt.
Abmessungen
- Maschinenlänge: 5950 mm
- Maschinenlänge (mit Schild): 6610 mm
- Radstand: 3040 mm
- Maschinenhöhe: 2970 mm
- Maschinenhöhe (ohne ROPS): 2200 mm
- Bandagenbreite: 2130 mm
- Maschinenbreite: 2260 mm
- Maschinenbreite (mit Schild): 2440 mm
- Bordsteinfreiheit: 400 mm
- Bodenfreiheit: 430 mm
- Bandagendurchmesser: 1500 mm / *1685 mm
- Mantelstärke Bandage: 35 mm /*25 mm
*PD
Motor:
- Hersteller: Deutz TCD4,1 L4
- Leistung ISO 14396: 115 kW (154 PS)
- Abgasnachbehandlung: EGR+DOC+DPF+SCR / EU-Stufe V / U.S. EPA Tier 4 Final
Gewicht & Betriebseigenschaften
| HX | PD | HYPD | ||
|---|---|---|---|---|
| Betriebsgewicht CECE | 14 840 kg | 14 860 kg | 15 160 kg | 15 180 kg |
| Max. Gewicht | 17 410 kg | 17 430 kg | 16 215 kg | 16 235 kg |
| Statische Linienlast | 43,4 kg/cm | 43,5 kg/cm | – | – |
| Aufstandsfläche Stampffuß | – | – | 120 cm² | 120 cm² |
| Stampffußhöhe | – | – | 100 mm | 100 mm |
| Max. Fahrgeschwindigkeit | 12,7 km/h | 10 km/h | 12,7 km/h | 10 km/h |
| Max. Arbeitsgeschwindigkeit | 6,5 km/h | 5,2 km/h | 6,5 km/h | 5,2 km/h |
| Steigfähigkeit ohne / mit Vibration | 53% / 50% | 67% / 55% | 54% / 50% | 67% / 55% |
| Wenderadius innen (Kante) | 3570 mm | 3570 mm | 3570 mm | 3570 mm |
Verdichtungskräfte
| PD | ||
|---|---|---|
| Frequenz I | 25–29 Hz | 25–29 Hz |
| Frequenz II | 25–35 Hz | 25–35 Hz |
| Amplitude I | 2,06 mm | 1,93 mm |
| Amplitude II | 0,96 mm | 0,88 mm |
| Zentrifugalkraft I | 242–325 kN | 242–325 kN |
| Zentrifugalkraft II | 110–215 kN | 110–215 kN |
Sonstiges
- Betriebsbremse: Hydrostatisch
- Feststellbremse: Federspeicher-Lamellenbremse
- Notbremse: Federspeicher-Lamellenbremse
- Kraftstofftank: 345 l
- Knickwinkel: ±36°
- Pendelwinkel: ±10°
