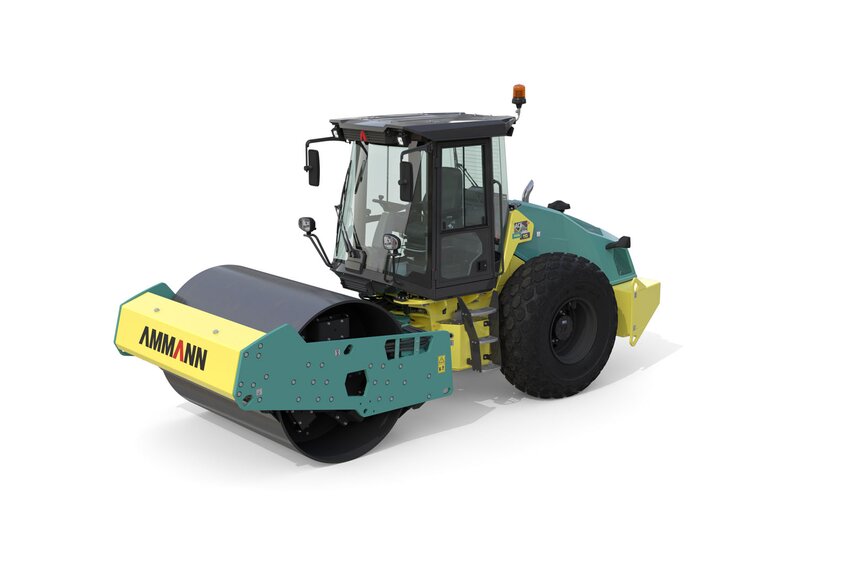

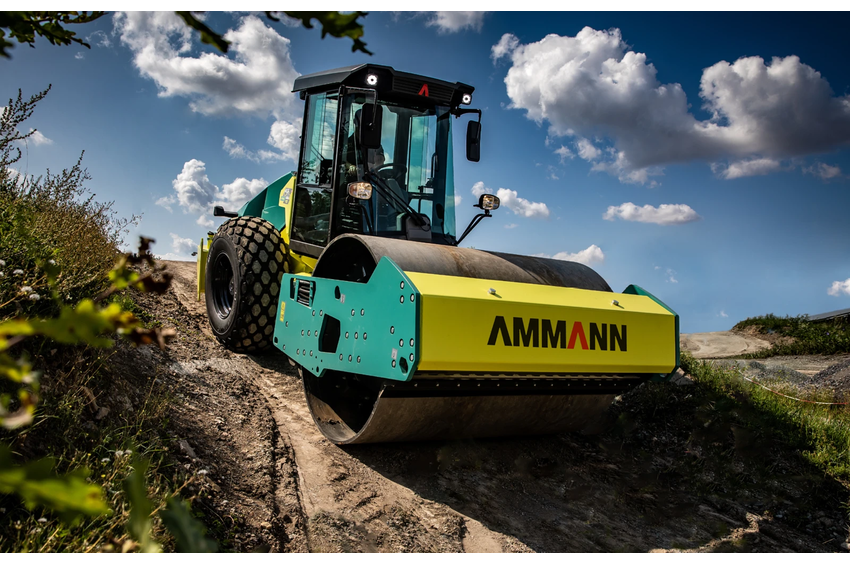

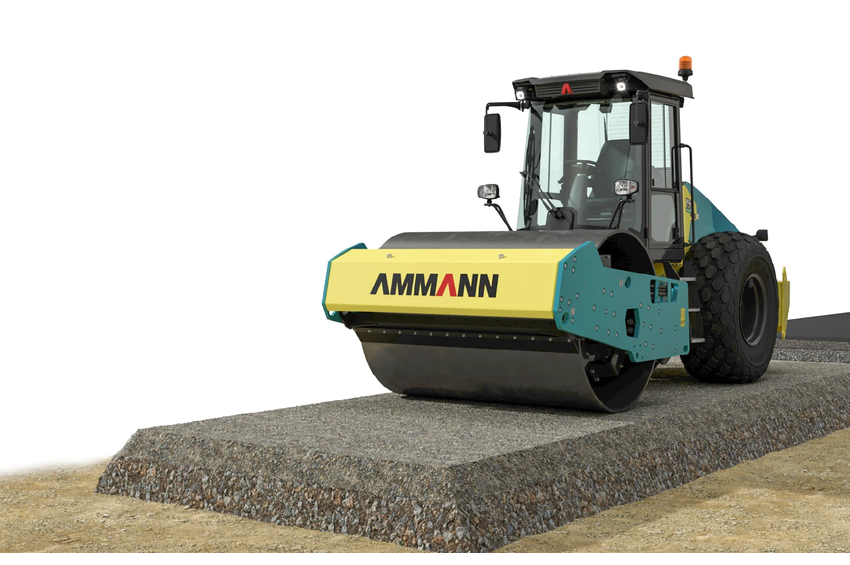

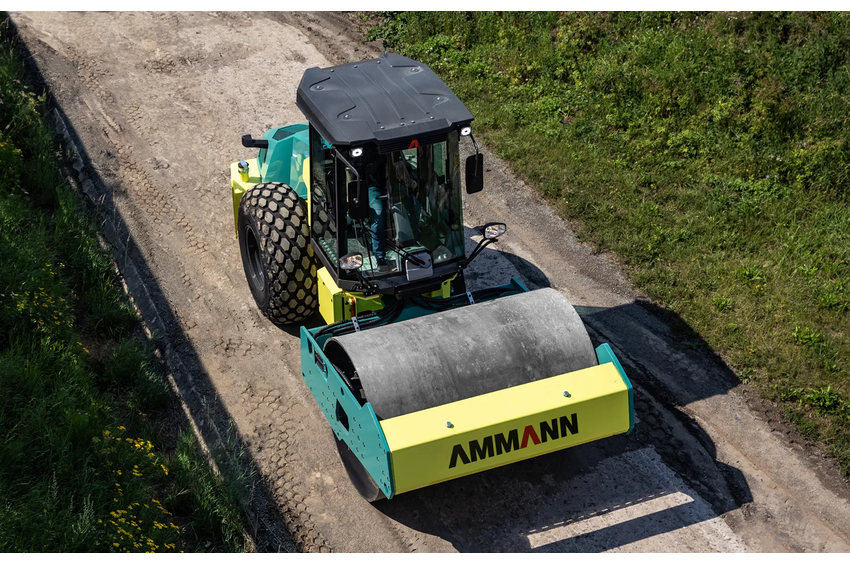

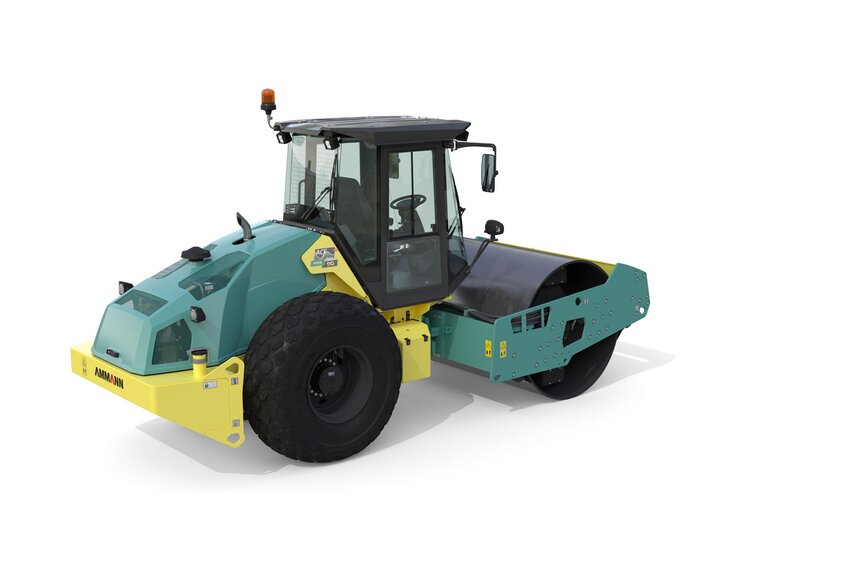

Walzenzug für die Verdichtung von Erdreich, Schotter und Asphalt.
Abmessungen
- Maschinenlänge: 5900 mm
- Maschinenlänge (mit Schild): 6610 mm
- Radstand: 2990 mm
- Maschinenhöhe: 2970 mm
- Maschinenhöhe (Fahrersitz): 2200 mm
- Bandagenbreite: 2130 mm
- Maschinenbreite: 2260 mm
- Maschinenbreite (mit Schild): 2440 mm
- Bordsteinfreiheit: 400 mm
- Bodenfreiheit: 430 mm
- Bandagendurchmesser: 1500 mm / *1694 mm
- Mantelstärke Bandage: 25 mm /*20 mm
*Glattmantel
Motor:
- Hersteller: Deutz TCD 3,6L4
- Leistung ISO 14396: 100 kW (134 PS)
- Abgasnachbehandlung: EGR+DOC+DPF / EU-Stufe V / U.S. EPA Tier 4 Final
Gewicht & Betriebseigenschaften
| PD | HX | HYPD | ||
|---|---|---|---|---|
| Betriebsgewicht CECE | 10 860 kg | 10 950 kg | 11 485 kg | 11 575 kg |
| Max. Betriebsgewicht | 13 430 kg | 13 520 kg | 12 540 kg | 12630 kg |
| Statische Linienlast | 30,3 kg/cm | 30,6 kg/cm | – | – |
| Aufstandsfläche Stampffuß | – | – | 120 cm² | 120 cm² |
| Stampffußhöhe | – | – | 100 mm | 100 mm |
| Max. Transportgeschwindigkeit | 12 km/h | 10 km/h | 12 km/h | 10 km/h |
| Max. Arbeitsgeschwindigkeit | 7,6 km/h | 5,1 km/h | 7,6 km/h | 5,1 km/h |
| Steigfähigkeit ohne / mit Vibration | 52% / 50% | 67% / 55% | 54% / 50% | 67% / 55% |
| Wenderadius innen | 3625 mm | 3625 mm | 3625 mm | 3625 mm |
Verdichtungskräfte
| PD | ||
|---|---|---|
| Frequenz I | 25–31 Hz | 25–31 Hz |
| Frequenz II | 25–35 Hz | 25–35 Hz |
| Amplitude I | 1,95 mm | 1,72 mm |
| Amplitude II | 0,83 mm | 0,72 mm |
| Zentrifugalkraft I | 186–285 kN | 186–285 kN |
| Zentrifugalkraft II | 79–155 kN | 79–155 kN |
Sonstiges
- Betriebsbremse: Hydrostatisch
- Feststellbremse: Federspeicher-Lamellenbremse
- Notbremse: Federspeicher-Lamellenbremse
- Kraftstofftank: 345 l
- Knickwinkel: ±36°
- Pendelwinkel: ±10°
