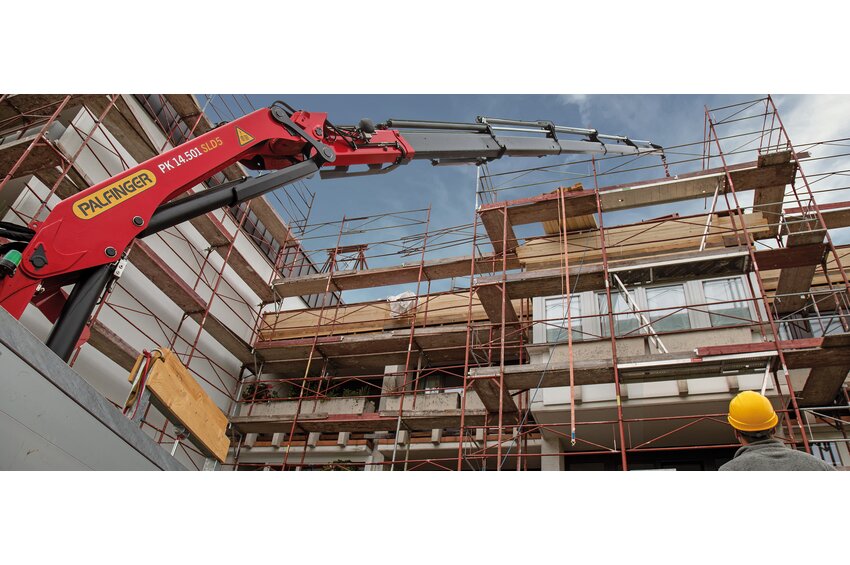

PK 14.501 SLD 5

AUSGEREIFTE HYDRAULIK- UND ELEKTRONIKSYSTEME

• Mehr Kraft am Haken durch Single Link Plus
• Hohe Bedienerfreundlichkeit durch Funkfernsteuerung
• Maximale Ausschöpfung des Arbeitsbereichs durch HPSC
• Mehr Hubkraft durch A-HPLS
• Höhere Nutzlast durch intelligente Leichtbauweise

Technische Daten

Max. Hubmoment	13,2 mt
Max. Hubkraft	6200 kg
Max. hydraulische Reichweite	11,7 m
Schwenkbereich	420°
Schwenkmoment mit 1 Schwenkgetriebe	1,6 mt

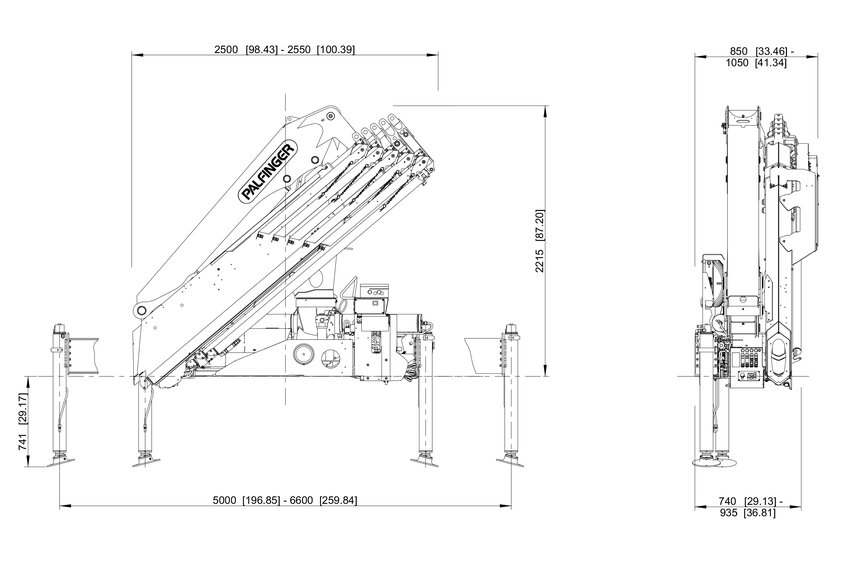

Abstützbreite (std)	5.0 m
Kranbreite zusammengelegt	2,55 m
Max. Betriebsdruck	330 bar
Fördermenge	50 - 70 l/m
Gewicht	1480 t

Technische Daten

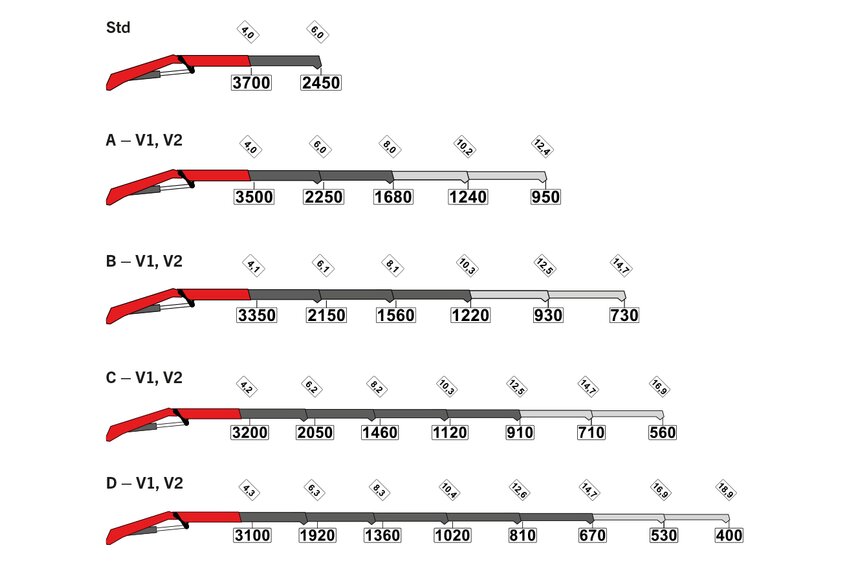

	Hubmoment	Reichweite	Schwenkbereich	Schwenkmoment	Druck	Fördermenge	Eigengewicht	Kranhöhe	Kranbreite	Einbaubreite	Max. Hublänge	Max. Hubkraft	Load vertical
Std	14,5 mt	6,1 m	420 °	1.6 mt	36,0 Mpa	50-70 l/min	1540 kg	2215 mm	2550 mm	740 mm	6000 mm	-	2450 kg
A	14,1 mt	8,2 m	420 °	1.6 mt	36,0 Mpa	50-70 l/min	1690 kg	2215 mm	2550 mm	740 mm	8000 mm	-	1680 kg
B	13,7 mt	10,4 m	420 °	1.6 mt	36,0 Mpa	50-70 l/min	1810 kg	2215 mm	2550 mm	740 mm	10300 mm	-	1220 kg
C	13,4 mt	12,6 m	420 °	1.6 mt	36,0 Mpa	50-70 l/min	1910 kg	2215 mm	2550 mm	740 mm	12500 mm	-	910 kg
D	13,1 mt	14,8 m	420 °	1.6 mt	36,0 Mpa	50-70 l/min	2010 kg	2215 mm	2550 mm	800 mm	14700 mm	-	670 kg
